HPL900是一種高選擇性高容量鋰離子篩吸附劑。其通過納米雜化、鋰離子印 跡等技術(shù)制備而成。該吸附劑活性納米晶粒子對鋰離子具有高效吸附性能（其對鋰的 吸附容量大于10.0g Li/L），同時吸附位點對鋰離子具有記憶效應(yīng)，吸附選擇性高。 即便堿金屬、堿土金屬含量是鋰離子數(shù)百倍、數(shù)千倍的鹽湖鹵水或含鋰料液， HPL900對鋰同樣具有高選擇性。通過一次吸附分離，可將鎂鋰比、鈉鋰比、鉀 鋰比，均降到低于1 ：1。 HPL900機械強度好，剛中帶柔，抗沖刷性能好、物化性質(zhì)穩(wěn)定，確保吸附 劑優(yōu)良的使用壽命。HPL900提鋰工藝綠色、高效，無二次“三廢”產(chǎn)生。 HPL900適用于：鹽湖提鋰，鋰離子電池回收行業(yè)等含鋰料液提鋰。

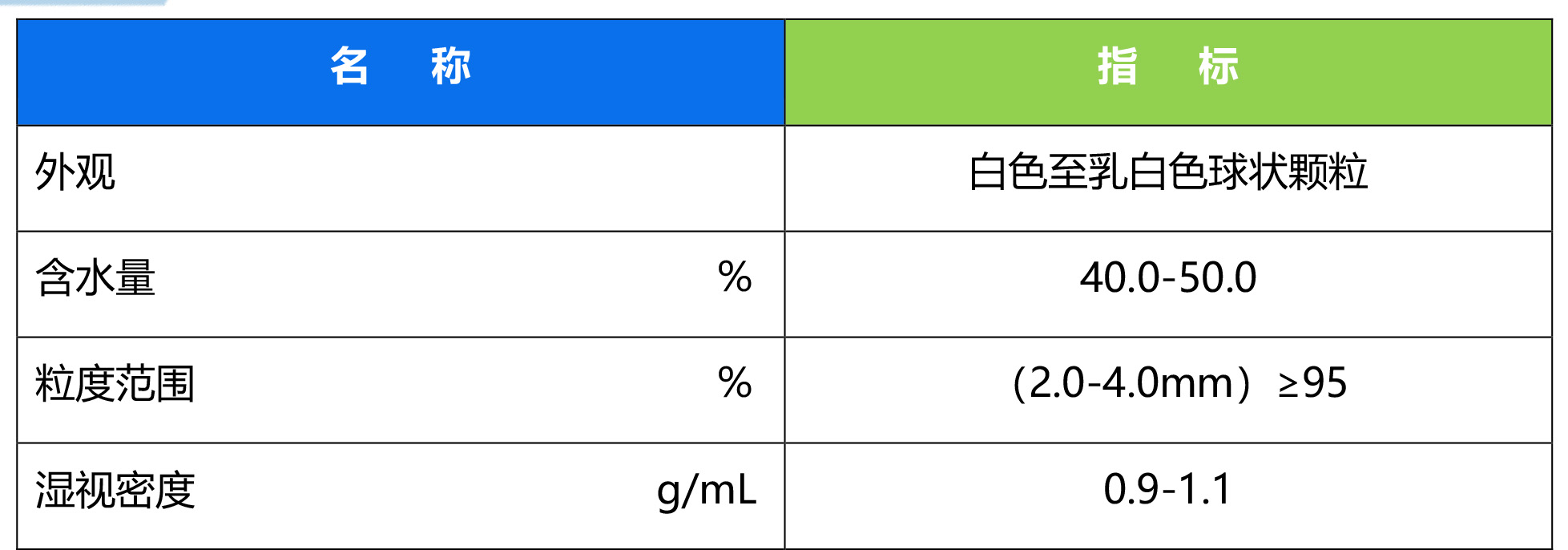

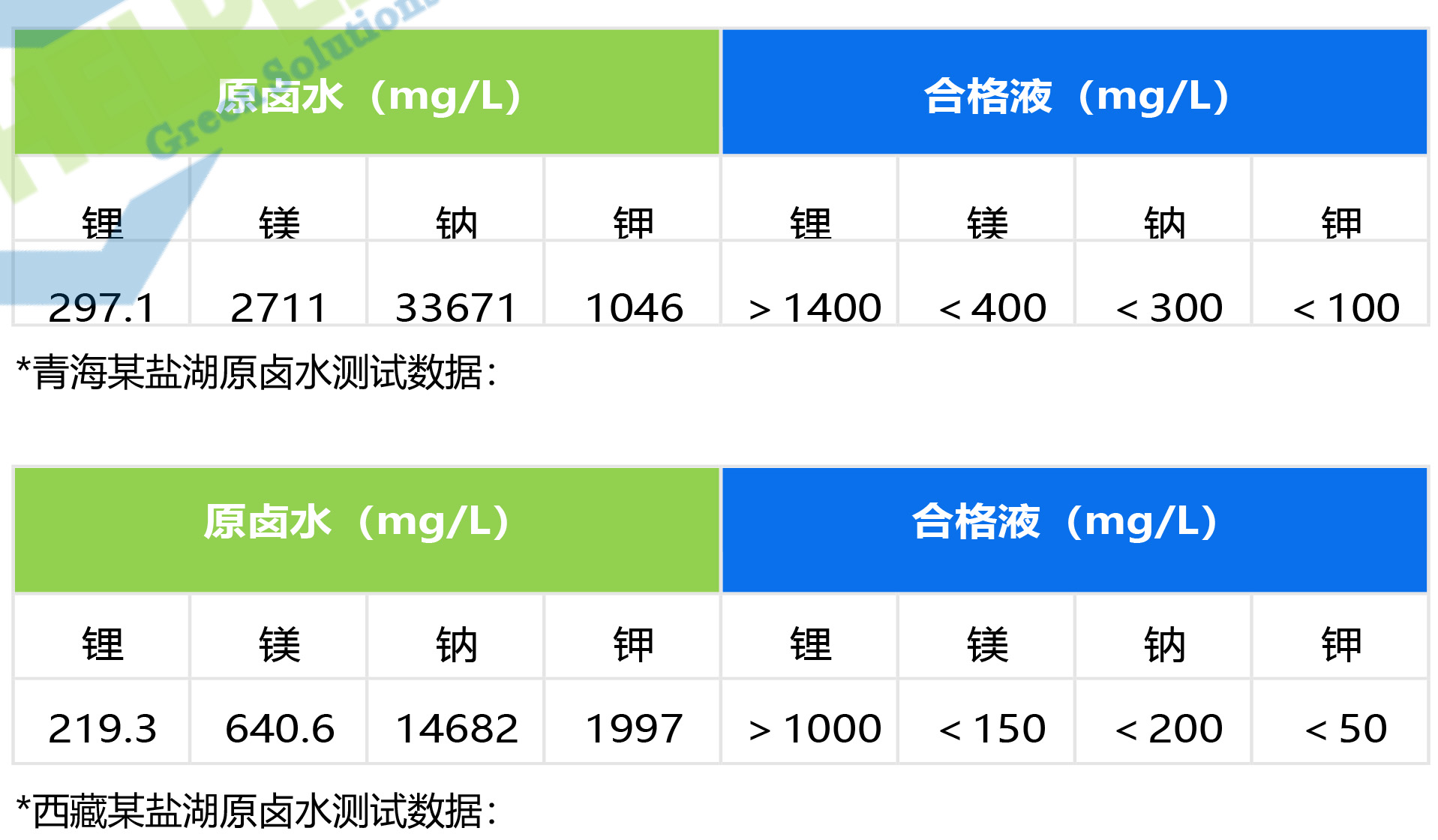

小試建議
1. 裝填： 準確量取 一 定體積的吸附劑 ，轉(zhuǎn)入離子交換柱中 ，建議吸附劑床層高徑比 3： 1左右。
2. 活化： 帶溫50℃， 3BV純水， 流速5BV/H， 第 一 個拿走， 第 二 、 三個留著套用。 走完，接著再把剛剛第二個淋洗液做第 一 個水洗， 第三個做第二個水洗， 再加1BV
新水 。 排盡水分， 備用。
3. 吸附： 加入待吸附料液 ( pH5-9 ) ， 趕走柱內(nèi)氣泡， 靜置10-30min 。 按照3BV/H 流速進行吸附， 取點樣分析， 根據(jù)點樣分析結(jié)果， 判斷吸附劑的工作容量 。 注意： 吸附流速視原鹵 水鋰含量高低而定，鋰含量高， 吸附流速慢些 。 建議吸附溫度20℃ 左右， 或20-30℃ 。 另外注意pH使用范圍是5-9。
4. 脫附： 吸附飽和后， 排盡料液， 帶溫50℃， 3BV純水， 流速5BV/H， 第 一 個拿走 做提鋰合格液， 第 二 、 三個留著套用下次脫附 。 類似步驟2的活化 。 下次脫附， 上 批次的第2 、 3BV依次作為第1 、2BV套用， 再加1BV純水淋洗。
5. 快洗：如果鹵水鎂等其他雜質(zhì)離子含量較高 ，可能會在鋰合格液有雜質(zhì)夾帶，則 需要在吸附結(jié)束后， 脫附之前， 加0.5- 1BV純水， 以10- 15BV/H流速快洗以去除鎂或
其他雜質(zhì)離子， 此部分料液， 如果鋰有較高含量， 下次繼續(xù)用于吸附。
蘇公網(wǎng)安備
32059002004538號
